PCB Design Simulator è un’insieme di funzionalità incluse nel flusso di progettazione Xpedition Enterprise e alimentate da HyperLynx per la simulazione di PCB ad alta velocità
Queste funzionalità migliorano la simulazione di segnali analogici/misti; il controllo delle regole elettriche per problemi di SI, PI, e EMI; l'analisi dell'integrità delle alimentazioni; l'analisi dell'integrità di segnale; l'analisi termica. Gli strumenti di PCB Design Simulator forniti da Siemens, resi possibili da HyperLynx, possono aumentare le prestazioni di progettazione, ridurre al minimo le revisioni progettuali e portare i prodotti sul mercato più velocemente.

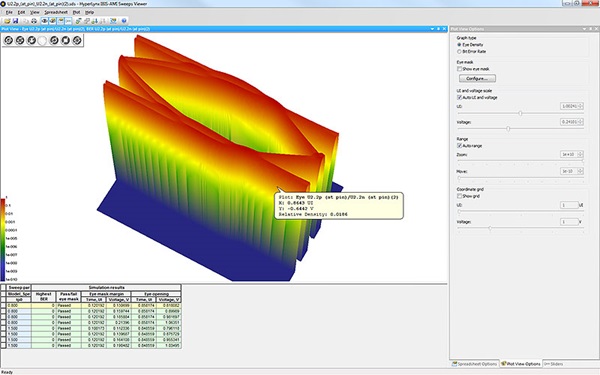

Analisi dell'integrità di segnale
HyperLynx Signal Integrity genera un'analisi dell’integrità del segnale veloce, facile e precisa nella progettazione dei sistemi di PCB.
I progettisti possono gestire in modo efficiente l'esplorazione, la definizione e la convalida delle regole, garantendo che l'intento ingegneristico sia pienamente raggiunto.
Il software è strettamente integrato nel flusso di progettazione, dalla progettazione schematica alla verifica finale del layout.
I progettisti possono gestire in modo efficiente l'esplorazione, la definizione e la convalida delle regole, garantendo che l'intento ingegneristico sia pienamente raggiunto.
Il software è strettamente integrato nel flusso di progettazione, dalla progettazione schematica alla verifica finale del layout.

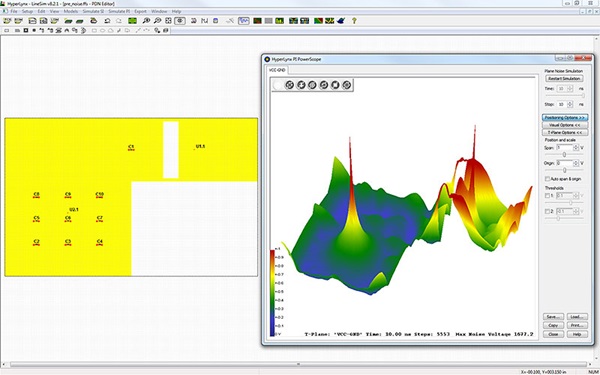

Analisi dell'integrità di potenza
HyperLynx PI identifica potenziali problemi di distribuzione dell'integrità delle alimentazioni che possono interferire con la logica di progettazione delle schede, investiga e convalida le soluzioni in un ambiente "what-if" facile da usare.
Questo strumento intuitivo dà a qualsiasi membro del team di progettazione la possibilità di analizzare in modo rapido e preciso l'integrità delle alimentazioni, senza la solita ripida curva di apprendimento della maggior parte dei prodotti di analisi delle alimentazioni.
L'accesso del team di progettazione a queste sofisticate funzionalità di power integrity aiuterà le aziende a ridurre i cicli multipli dei prototipi, ridurre il time to market e consentire agli ingegneri di sviluppare prodotti più affidabili.
Questo strumento intuitivo dà a qualsiasi membro del team di progettazione la possibilità di analizzare in modo rapido e preciso l'integrità delle alimentazioni, senza la solita ripida curva di apprendimento della maggior parte dei prodotti di analisi delle alimentazioni.
L'accesso del team di progettazione a queste sofisticate funzionalità di power integrity aiuterà le aziende a ridurre i cicli multipli dei prototipi, ridurre il time to market e consentire agli ingegneri di sviluppare prodotti più affidabili.

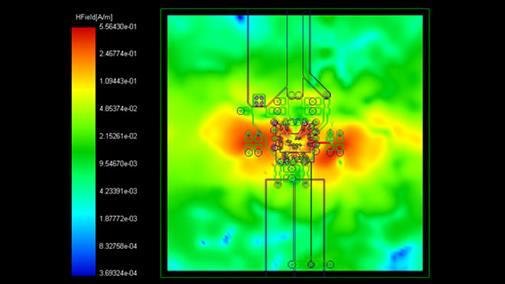

Analisi Full-Wave/Hybrid Em
HyperLynx Full-Wave Solver offre velocità e capacità senza precedenti, attraverso una tecnologia accelerata degli elementi di contorno, pur conservando l'accuratezza la precisione d’eccellenza di Maxwell. Ottieni una maggiore precisione e un minor numero di re-spin, anche sulle strutture più complesse.
I progettisti possono sfruttare l'alta velocità, la precisione e la capacità per l'integrità del segnale, l'integrità dell’alimentazioni e le preoccupazioni EMI, tutto da un'’interfaccia comune. Il solutore EM è costruito da zero per sfruttare le architetture multi-core e ibride e per utilizzare il meglio della tecnologia fast solver per consentire una rapida simulazione su un singolo core o su più core.
L'estrazione del modello di traccia SI Power-aware può essere eseguita, così come l'analisi dell'integrità della potenza DC e AC a livello di sistema (package/PCB). I progettisti possono beneficiare di un profilo dell'impedenza della rete di alimentazione, dell'induttanza del loop del condensatore e dell'estrazione combinata dei parametri S a banda larga del segnale e della potenza per l'uso nella simulazione del dominio del tempo, il tutto all'interno di un'interfaccia comune e facile da usare.
I progettisti possono sfruttare l'alta velocità, la precisione e la capacità per l'integrità del segnale, l'integrità dell’alimentazioni e le preoccupazioni EMI, tutto da un'’interfaccia comune. Il solutore EM è costruito da zero per sfruttare le architetture multi-core e ibride e per utilizzare il meglio della tecnologia fast solver per consentire una rapida simulazione su un singolo core o su più core.
L'estrazione del modello di traccia SI Power-aware può essere eseguita, così come l'analisi dell'integrità della potenza DC e AC a livello di sistema (package/PCB). I progettisti possono beneficiare di un profilo dell'impedenza della rete di alimentazione, dell'induttanza del loop del condensatore e dell'estrazione combinata dei parametri S a banda larga del segnale e della potenza per l'uso nella simulazione del dominio del tempo, il tutto all'interno di un'interfaccia comune e facile da usare.

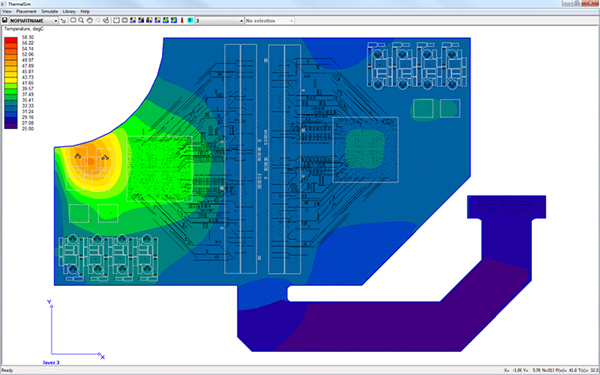

Analisi termica
HyperLynx Thermal analizza le condizioni termiche a livello di scheda su PCB posizionati, parzialmente instradati o completamente instradati. Simula la conduzione, la convezione e la radiazione e produce profili di temperatura, gradienti e mappe di temperatura in eccesso, consentendo di risolvere il problema del surriscaldamento della scheda e dei componenti nelle prime fasi del processo di progettazione.
Modificando il progetto utilizzando scenari ipotetici, gli ingegneri e i progettisti di PCB possono ridurre il tempo medio tra i guasti fino al 50%, migliorando la qualità del prodotto e diminuendo i costi di garanzia.
Modificando il progetto utilizzando scenari ipotetici, gli ingegneri e i progettisti di PCB possono ridurre il tempo medio tra i guasti fino al 50%, migliorando la qualità del prodotto e diminuendo i costi di garanzia.

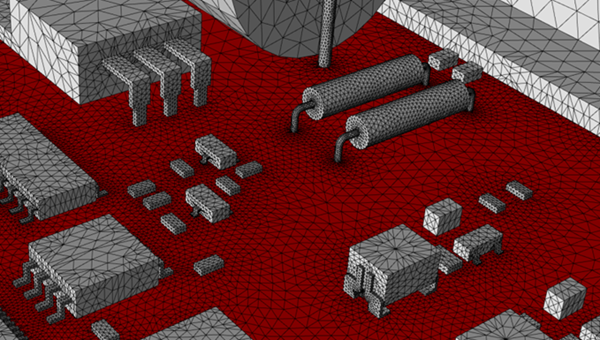

Analisi di vibrazione e accelerazione
A causa di difetti di progettazione, i prodotti elettronici appena lanciati attualmente sperimentano un tasso di fallimento sul campo del 15-20% nel primo anno, con conseguente richieste di garanzia e alti livelli di ritorni. Xpedition Design for Reliability (Dfr) consente il rilevamento precoce delle vulnerabilità di progettazione del PCB dovute all'uso fisico, riducendo i costi e riducendo i tempi di ciclo. Xpedition Dfr offre due opzioni per la simulazione rapida della progettazione del PCB: Analisi delle vibrazioni e Accelerazione costante.

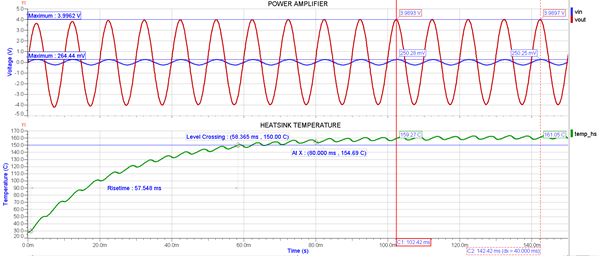

Simulazione di circuiti di segnali analogici/misti
Xpedition AMS espande l'analisi dei circuiti standard basata su SPICE per sfruttare i progressi del settore nella modellazione e simulazione dei PCB, accelerare lo sviluppo dei circuiti e la verifica della velocità.

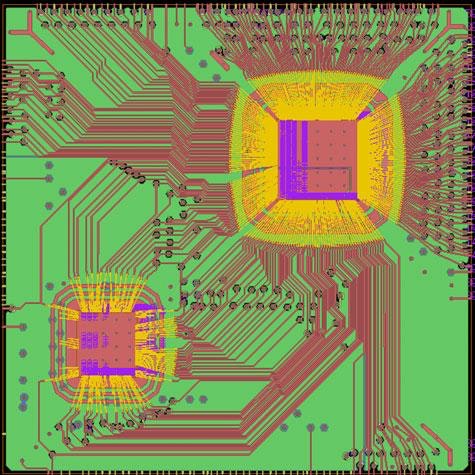

Estrazione quasistatica
HyperLynx Fast 3D Solver consente la creazione di modelli completi ed efficienti con multi-elaborazione per tempi di consegna più rapidi.
È ideale per l'integrità della potenza, SSN/SSO a bassa frequenza e per la generazione completa del modello SPICE, tenendo conto dell'impatto dell'effetto pelle sulla resistenza e sull'induttanza. Le tecnologie Fast Solver consentono una rapida simulazione su nuclei singoli e multipli.
È 20-100 volte più veloce di altre soluzioni equivalenti e mantiene la precisione EMQS full-3D gold-standard. L'interfaccia utente intuitiva consente agli utenti di lavorare con i più recenti scenari system-in-package (Sip), package-on-package (Pop), stacked die e multi-chip module (MCM) per estrarre facilmente modelli accurati con il minimo sforzo estraneo sulle condizioni limite e le definizioni delle porte.
Che l'applicazione specifica sia legata a un progetto di microprocessore ad alte prestazioni, un ASIC a basso costo e un progetto di sistema, integrità di potenza, integrità del segnale o rumore di commutazione simultaneo, sono disponibili soluzioni efficaci per tutti i tipi di progetto.
È ideale per l'integrità della potenza, SSN/SSO a bassa frequenza e per la generazione completa del modello SPICE, tenendo conto dell'impatto dell'effetto pelle sulla resistenza e sull'induttanza. Le tecnologie Fast Solver consentono una rapida simulazione su nuclei singoli e multipli.
È 20-100 volte più veloce di altre soluzioni equivalenti e mantiene la precisione EMQS full-3D gold-standard. L'interfaccia utente intuitiva consente agli utenti di lavorare con i più recenti scenari system-in-package (Sip), package-on-package (Pop), stacked die e multi-chip module (MCM) per estrarre facilmente modelli accurati con il minimo sforzo estraneo sulle condizioni limite e le definizioni delle porte.
Che l'applicazione specifica sia legata a un progetto di microprocessore ad alte prestazioni, un ASIC a basso costo e un progetto di sistema, integrità di potenza, integrità del segnale o rumore di commutazione simultaneo, sono disponibili soluzioni efficaci per tutti i tipi di progetto.
