Solid Edge: el futuro del diseño mecánico en 3D
.
Solid Edge: el futuro del diseño mecánico en 3D
.Gracias a los avances tecnológicos, Solid Edge evoluciona e integra funciones de vanguardia como la modelación generativa, el additive manufacturing y el reverse engineering.
Basadas en la exclusiva tecnología de modelado convergente de Siemens, estas nuevas funcionalidades trabajan en sinergia con las herramientas tradicionales de edición de Solid Edge, permitiendo integrar los productos existentes en el proceso de desarrollo de una forma fluida e intuitiva.
Basadas en la exclusiva tecnología de modelado convergente de Siemens, estas nuevas funcionalidades trabajan en sinergia con las herramientas tradicionales de edición de Solid Edge, permitiendo integrar los productos existentes en el proceso de desarrollo de una forma fluida e intuitiva.
Principales tecnologías de Siemens
.
Principales tecnologías de Siemens
.- Solid Edge y la tecnología síncrona
Solid Edge simplifica y acelera la creación y edición de modelos 3D con su exclusiva tecnología sincrónica, que combina la velocidad y la sencillez del modelado directo con la flexibilidad y el control del diseño paramétrico. La tecnología síncrona de Solid Edge permite crear rápidamente nuevos diseños conceptuales, responder fácilmente a las solicitudes de cambio y realizar actualizaciones simultáneas en varias piezas de un ensamblaje. Este nivel de flexibilidad en el diseño elimina las complejas etapas de planificación preliminar y evita errores en las características, repeticiones y reelaboraciones que requieren mucho tiempo. Con el lanzamiento de la última versión de Solid Edge, ahora es posible aplicar la tecnología sincrónica a piezas obtenidas en el modo tradicional de historial de pedidos.
- Gestión de grandes ensamblajes en Solid Edge
Solid Edge permite a los usuarios crear y gestionar grandes ensamblajes de forma rápida y sencilla, sin retrasos ni errores de programa. Podrá crear representaciones exactas de todos los componentes, como soldaduras, chapas, tubos, tuberías y cables, en una maqueta digital completa que le permitirá realizar tareas de análisis y diseño con mayor precisión.
Solid Edge permite detectar y corregir rápidamente posibles colisiones e interferencias, generar instrucciones de montaje y realizar revisiones en nombre del cliente, reduciendo la necesidad de costosos prototipos mediante la creación de un gemelo digital de su producto.
- Solid Edge y trabajo en chapa metálica
Para hacer frente a las complejidades específicas del diseño de piezas de chapa metálica, como el nivel de fabricabilidad, Solid Edge simplifica todo el proceso de desarrollo de productos de piezas de chapa metálica. Con esta solución podrás gestionar todos los aspectos del diseño en chapa, desde el desarrollo de las chapas hasta la creación de los planos, gracias a la inclusión de funciones específicas como embutición, ondulación, vaciado embutido, moldeado, pestaña con bordes múltiples, pestaña de contorno, frenado recto y grabado. Solid Edge reduce el tiempo necesario para diseñar sus componentes de chapa metálica, mejora la calidad y reduce los costes.
- Diseño generativo
El Diseño Generativo se basa en el enfoque de diseño tradicional aplicando la potencia informática y las técnicas de optimización al diseño de componentes.
El diseño generativo permite a los diseñadores reducir tanto el peso como la cantidad de material utilizado para un componente específico, manteniendo al mismo tiempo su integridad estructural. Solid Edge, gracias a la optimización de la topología 3D, permite sustituir pequeños ensamblajes por un único componente, lo que reduce los costes de producción y la complejidad de las listas de materiales.
Los componentes optimizados mediante el diseño generativo pueden modificarse aún más con el modelado convergente y la tecnología sincrónica. Los resultados en formato de malla se integran perfectamente en el proceso normal de edición del modelo, lo que permite realizar el diseño final necesario para la tarea. Ya no es necesario esperar para que se completen las conversiones de malla triangular a b-rep, que son imprecisas y requieren mucho tiempo.
- Modelización convergente
Solid Edge CAD 3D paramétrico combina a la perfección los modelos tradicionales de sólidos b-rep con los modelos de malla triangulada, sin conversiones largas ni propensas a errores. La modelación convergente de Siemens Digital Industries hace posibles las operaciones b-rep tradicionales sobre datos 3D obtenidos mediante escaneado y sobre modelos generados a través del diseño generativo, eliminando retrabajos y apoyando los modernos procesos de fabricación aditiva para formas complejas. Podrás simplificar el uso de los datos 3D capturados mediante escaneado. Estos datos se importan en Solid Edge como si fueran datos de malla o cuerpos facetados, lo que permite pasar directamente al diseño. Ya no es necesario realizar largos procesos de conversión, crear formas manualmente o generar superficies. Gracias a la modelación convergente, los componentes optimizados procedentes del diseño generativo pueden enviarse directamente a la fase de análisis o de additive manufacturing, o bien modificarse posteriormente en Solid Edge.

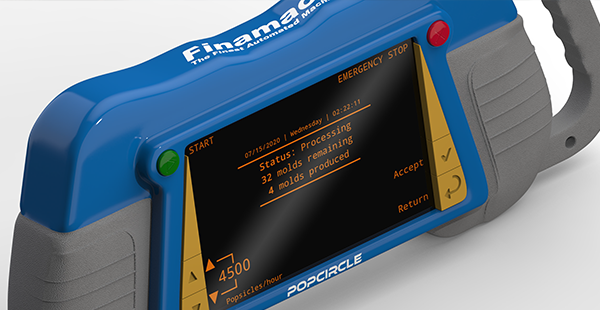

- Modelización de subdivisiones
El Subdivision Modeling es el nuevo entorno que incorpora funcionalidades avanzadas para la creación, manipulación y análisis de formas. Con estas herramientas, incluso el diseñador menos experimentado puede crear de manera rápida y sencilla formas avanzadas de alta calidad basadas en geometrías complejas, que pueden subdividirse prácticamente sin límite para aportar flexibilidad a la forma y mayores niveles de detalle a tu diseño. Las técnicas de subdivision modeling permiten generar geometrías complejas que pueden subdividirse casi infinitamente para conferir más flexibilidad a la forma. Manipulando y subdividiendo continuamente una forma inicial, podrás añadir niveles adicionales de detalle a tu diseño sin ninguna dificultad.
- La definición de Solid Edge basada en modelos
Solid Edge Model Based Definition permite la producción de una definición digital completa de piezas y/o ensamblajes utilizando un modelo 3D, trasladando a los usuarios a un entorno de producción y diseño totalmente digitalizado.
EL modelos tridimensionales paramétricos con anotaciones son mucho más fáciles de entender que los dibujos complejos, lo que reduce el tiempo dedicado a la documentación de ingeniería y guía las actividades de validación y fabricación posteriores, reduciendo los tiempos de producción.
Las ventajas del Model Based Definition son:
- creación más rápida de documentación
- permitir a los proveedores utilizar la solución más rentable para sus necesidades empresariales.
- Cumplen las normas de calidad MIL-STD-31000B, ASME Y 14.41, DIN ISO 16792 y GB/T 24734 .
- Realidad aumentada y Solid Edge en cloud
Solid Edge ofrece la realidad aumentada (RA) y las capacidades en cloud necesarias para: experimentar prototipos digitales a escala y entornos reales vinculando el mundo digital con el físico y, gracias a CLOUD, proporcionar un fácil acceso a un CAD tridimensional paramétrico profesional desde diferentes dispositivos. Puede configurar al instante el entorno CAD según sus preferencias personales y compartir datos rápidamente entre todos los recursos de diseño, así como con clientes y proveedores.
- Configurador de diseño Solid Edge
La solución que, gracias a la integración con Solid Edge, permite la rápida personalización de los productos basándose en parámetros y reglas de diseño.
Ahora es posible incorporar dentro del entorno clásico de diseño mecánico dinámicas de automatización del diseño y personalización de productos. Gracias al entorno de authoring de reglas, fácil e intuitivo, podrás definir los parámetros y las mejores prácticas que guiarán el desarrollo del producto en pocos y sencillos pasos.Con Solid Edge Design Configurator podrás:
- Aumentar la productividad automatizando las tareas de diseño repetitivas.
- Configurar los productos de manera rápida y sencilla, acelerando los procesos Configure-to-order.
- Engineer-to-order: reducir el time to market de los nuevos productos.
